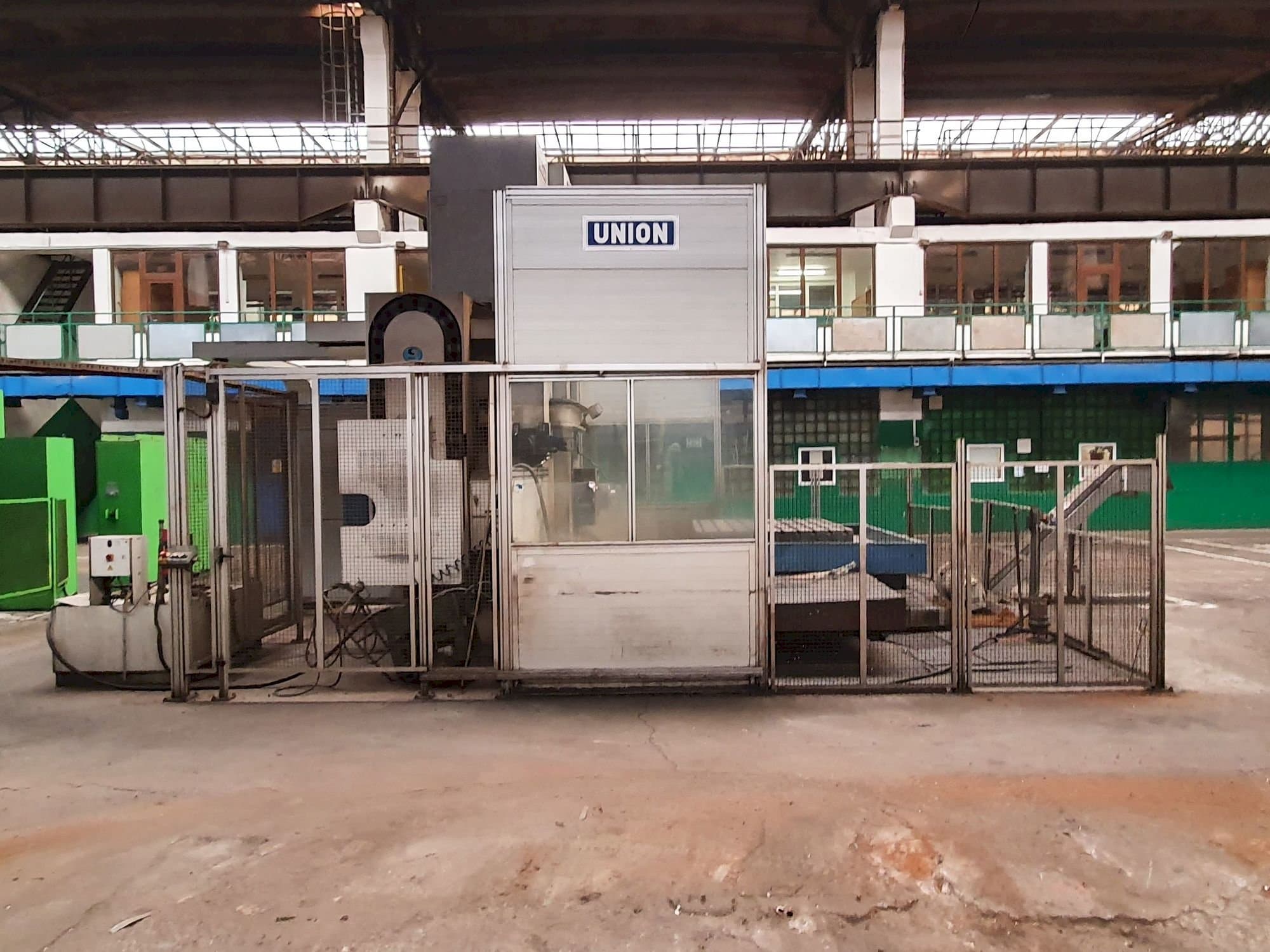

- This Union TC130 / 1 -iTNC530 Freze Makinesi
Bu Union TC130 / 1 -iTNC530 Freze Makinesi 2005 yılında üretilmiştir. 3000 rpm'ye kadar iş mili hızına sahiptir. Bu 5 eksenli makine, HEIDENHAIN TNC 500 Serisi kontrol ünitesi aracılığıyla çalışır. Bu makine çok iyi çalışır durumda. Tam hizmet ve işletim belgelerine sahiptir. Makine kapatılmış bir fabrikadan geliyor.
Genel bakış
- marka: UNION
- yıl: 2005
- MODEL: TC130/1 -iTNC530
- uygulama tipi: Frezeleme
- Yer: Polonya
- makine tipi: Portal Freze Tezgahı
- Uygunluk: Satıldı
- kontrol ünitesi markası: HEIDENHAIN
Teknik Bilgiler - UNION TC130/1 -iTNC530
Genel veri
- Genişlik Ölçüsü : 8500 mm
- Derinlik Ölçüsü: 10500 mm
- Yükseklik Ölçüsü: 5800 mm
- Makina ağırlığı: 40000 KG
Kontrol ünitesi
- Model: TNC 500 Series
- Marka: HEIDENHAIN
Ana sürücü
- Mili hız aralığı: 3000 rpm 1/MIN
Hareket
- X ekseni Hareket: 2500 mm
- Y ekseni Hareket: 2500 mm
- Z ekseni Hareket: 1500 mm
- W ekseni Hareket: 750 mm
Tabla
- Dış uzunluk: 1600 mm
- Dış genişliği: 2000 mm
- Tabla Yükü: 10000 kg
Medya
- Ana elektronik bağlantı: 400V / 50Hz
- Güç tüketimi: 90 kVA
- Talaş konveyörü: Evet
- Iç soğutma: Evet
Ek bilgi
- Teknik Makine Avantajları:
- - W ekseni hareketi: 750 mm
- - B ekseni hareketi: 360 derece
- - Seyahat hızı y/w: 1 - 6. 000 mm/dak
- - Maks. Seyahat hızı y/w/z/x: 15 m/dak
- - Freze kafası: emena v4
- - Mil loş. : 130mm
- - Mil konikliği: iso 50
- - Takım magazini: 40 adet
- - Maksimum takım loş. 125 mm / 250 mm
- - Maksimum alet ağırlığı: 30 kg
- Kalitatif Makine Faydaları:
- - Maksimum takım uzunluğu: 500 mm
- - Makine çok iyi durumda, çalışır durumda.
- - Tam servis ve işletim belgeleri mevcut
- - Makine kapatılmış bir fabrikadan geliyor
Makine Faydaları
*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
